Montages-Kits/Un filtre secteur
homemade pour votre station
Liminaire
Si vous
préparez votre examen radioamateur, à la question : "Une
station radioamateur doit-elle être munie obligatoirement d'un
filtre secteur ?"
La bonne réponse est : "Oui".
Il faut savoir que,
même si le filtre secteur ne fait plus partie du matériel
obligatoire depuis mars 2013, le matériel d'émission doit
être néanmoins conforme aux normes européennes et ne doit
donc pas perturber le réseau domestique !
C'est pourquoi
le filtre secteur est intégré dans tous les matériels
estampillés CE
! Mais bon...
excès de bien ne nuisant pas, j'ai toujours utilisé un
filtre secteur dans ma station.
Remarque : Si vous
utilisez du matériel ancien, ou construit par l'OM, donc
n'étant pas estampillé
CE
Alors
le filtre doit être présent dans votre shack !
Non seulement, le filtre
secteur bloquera utilement, toutes ondes indésirables, dans
un sens comme dans l'autre, entre l'émetteur et le secteur !
Mais il améliorera sans conteste la sécuritée électrique de
la station, puisqu'il permettra de rendre (presque) toutes
les terres équipotentielles, mis à part la prise de terre du
pylône qu'il faudra prendre soin de relier à la prise de
terre électrique à l'extérieur du shack.
A lire :
Mon
article traitant de la terre
Enfin, quel plaisir pour
un OM de fabriquer facilement un filtre secteur, efficace et
pas cher (une vingtaine d'euros)...
Je me suis inspiré de
l'article publié en son temps par, F1EYA et F6CSX.
Autres sources d'inspiration, la reprise des quelques
publications du regretté
André DUCROS et mis en ligne par des OM qui ont voulu
perdurer le souvenir d'André F5AD.
J'ai notamment repris
quelques passages et publié le schéma ci-dessous.

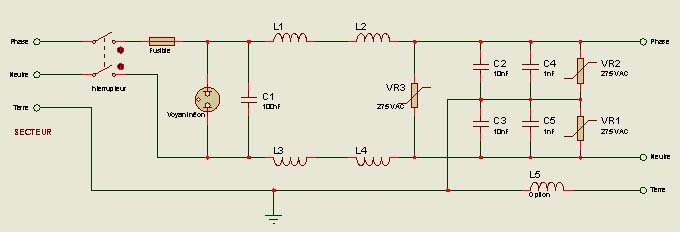

Schéma proposé par F1EYA et F6CSX
Principe de fonctionnement
Les
bobines L1 et L3 présentent une inductance élevée et bloquent
les fréquences décamétriques.
Les bobines L2 et L4 présentent une inductance plus faible, mais
une très faible capacité répartie (peu de spires espacées les
unes des autres pour réduire la capacité parasite), elles
bloquent les fréquences supérieures (VHF et UHF).
L'inductance L5 permet de bloquer toutes perturbations en mode
commun en cas de retour HF sévère.
Les condensateurs
éliminent aussi les courants HF et VHF.
Description
L1 - L3 :
80 spires jointives de fil émaillé 12/10 de mm sur un tube
isolant en PVC de diamètre 25 mm. (Valeur de 26 micro Henrys)
L2 - L4 : 10 spires de fil émaillé espacées les unes des autres
de 1 à 2 mm, et bobinés sur le même type de mandrin. (Valeur
mesurée de 2,24 micro Henrys)
L1 - L2 sont bobinés dans le sens des aiguilles d'une montre, et
L3 - L4 sont bobinés dans le sens contraire. On évite,
ainsi, tout couplage entre ces enroulements.
L5 : une vingtaine de spires, ou plus, sur un tore en
ferrite.
C1 : condensateur papier ou polyester classe X : 100
nF à tension d'utilisation de 275VAC.
C2 et C3 : condensateur
papier ou polyester classe Y : 10 nF à tension d'utilisation de
275VAC.
C4 et C5 : condensateur mica ou céramique - 500 à 1
000 pF à 1kV service.
VR1, VR2 et VR3 : varistances.
NB : Une varistance est un
élément qui protège contre les surtensions possibles d'un réseau
électrique ou d'une alimentation.
Le temps de réponse est de
l'ordre de 25ns, ce qui rend les varistances très performantes
pour supprimer les possibles surtensions transitoires.
Tour de main : prévoir un
espacement suffisant entre les 2 bobinages et le boîtier : 3 cm
environ.
Les mandrins sont montés sur des tiges filetées de 3 mm
disposées (de manière originale) horizontalement, ce tour de
main, simplifie le montage mécanique dans le boîtier.
L'ensemble est construit dans un boîtier entièrement métallique
fermé et relié à la terre HF.
Important :
Vérifiez
si votre alimentation électrique est protégée par un disjoncteur
différentiel de 30 mA, dans le cas contraire installez en un, il
en va de votre vie !
En
effet, 50 milliampères de courant à 50 Hz peuvent nous tuer
!
Les courants de fuite peuvent atteindre 500 mA, et
d'après la loi d'Ohm cela correspond à une résistance de 100
Ohms !
En conséquence, si la terre est mesurée à 100
Ohms, on peut avoir 50 Volts (U=100*0,5) sur le boîtier sans
que ça disjoncte ! Et ça c'est pas bon du tout pour votre
santé physique ?!
Alors que si votre installation est
protégée par un disjoncteur différentiel de 30 mA et même si
la terre est mesuré à 100 Ohms, vous n'aurez reçu dans les
pattes (avec le sourire) qu'un courant de 30 mA sous
seulement 3 Volts (U=100*0,03) !

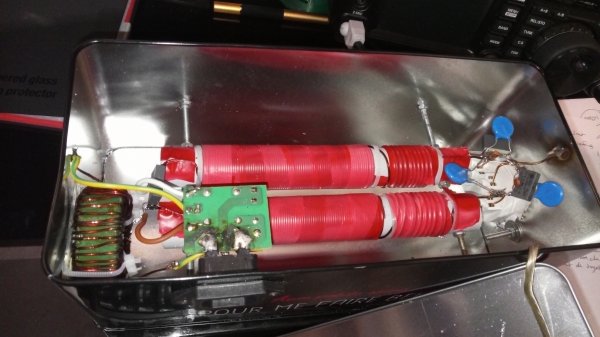

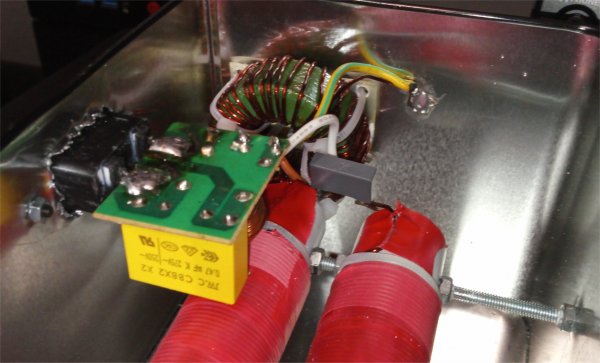

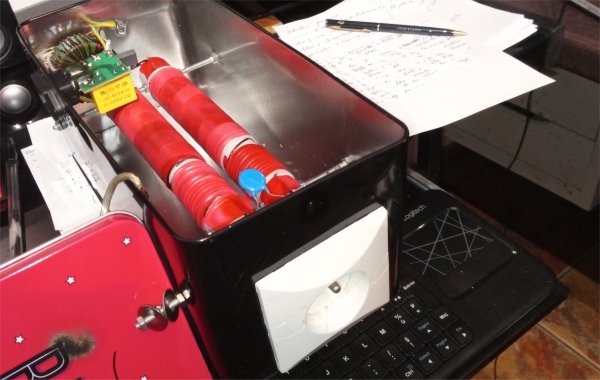

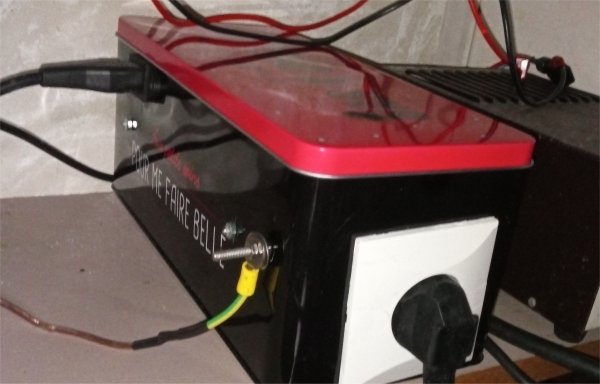

Les photos
Heureuse
surprise...
Dès la mise en service du filtre, je note
avec plaisir une meilleure réception, notamment sur le 80m !
Le S-mètre affiche S1 soit une atténuation du bruit de 1 à 2
points, voire plus, ce qui est appréciable !
Le filtre semble être beaucoup plus efficace que mon précédent
filtre, envoyé directement et sans regrets à la poubelle !
Bon amusement
|
